ما هو تصميم الصفائح المعدنية
تصميم الصفائح المعدنية تخصص أساسي في الهندسة الحديثة، يتيح إنتاج مكونات خفيفة الوزن ومتينة وفعالة من حيث التكلفة تُستخدم في قطاعات مثل السيارات والطيران والإلكترونيات والبناء. ومع تطور التصنيع، يؤدي التحول الرقمي دوراً محورياً في تحسين طريقة تصور قطع الصفائح المعدنية ونمذجتها وتحسينها.
اتجاهات السوق
- الأتمتة: تبسّط الأتمتة التصنيع بتقليل الجهد اليدوي وزيادة سرعة الإنتاج وتحسين الاتساق عبر العمليات.
- الأسواق الناشئة: توفر الأسواق الناشئة طلباً صناعياً متنامياً وفرص أعمال جديدة مع تسارع الاقتصادات النامية في تطوير قدراتها التصنيعية.
- التصنيع الإضافي: يتيح التصنيع الإضافي إنتاجاً سريعاً بطبقات متتالية لأشكال هندسية معقدة يصعب أو يستحيل إنتاجها بالطرق التقليدية.
- تكلفة المواد الخام: تؤثر تقلبات أسعار المواد الخام مباشرة في ربحية التصنيع، وتنعكس على خيارات التصميم واستراتيجيات التوريد وتخطيط الإنتاج.
- إعادة التوطين: تعيد إعادة التوطين عمليات التصنيع إلى المواقع المحلية لتعزيز مرونة سلسلة التوريد وتقليص المهل الزمنية وتحسين ضبط الجودة.
تحديات العملاء
- مصطلحات وسير عمل مألوفة: يعتمد الحل مصطلحات قياسية في القطاع وسير عمل بديهياً، مما يتيح للمصممين العمل بكفاءة دون منحنى تعلم حاد.
- منتج سريع وسهل الاستخدام: واجهته المبسطة وأدواته الذكية تجعل المنتج سريعاً وسهل الاستخدام بشكل استثنائي، حتى في مهام الصفائح المعدنية المعقدة.
- توليد دقيق للنمط المسطح: يقدم مخرجات نمط مسطح دقيقة تضمن قابلية التصنيع وتقلل الأخطاء أثناء التشكيل.
- تقنيات للتصاميم غير الخطية والمعقدة: تدعم تقنيات النمذجة المتقدمة أشكال الصفائح المعدنية غير الخطية ومتعددة المراحل والمعقدة دون المساس بالدقة أو الأداء.

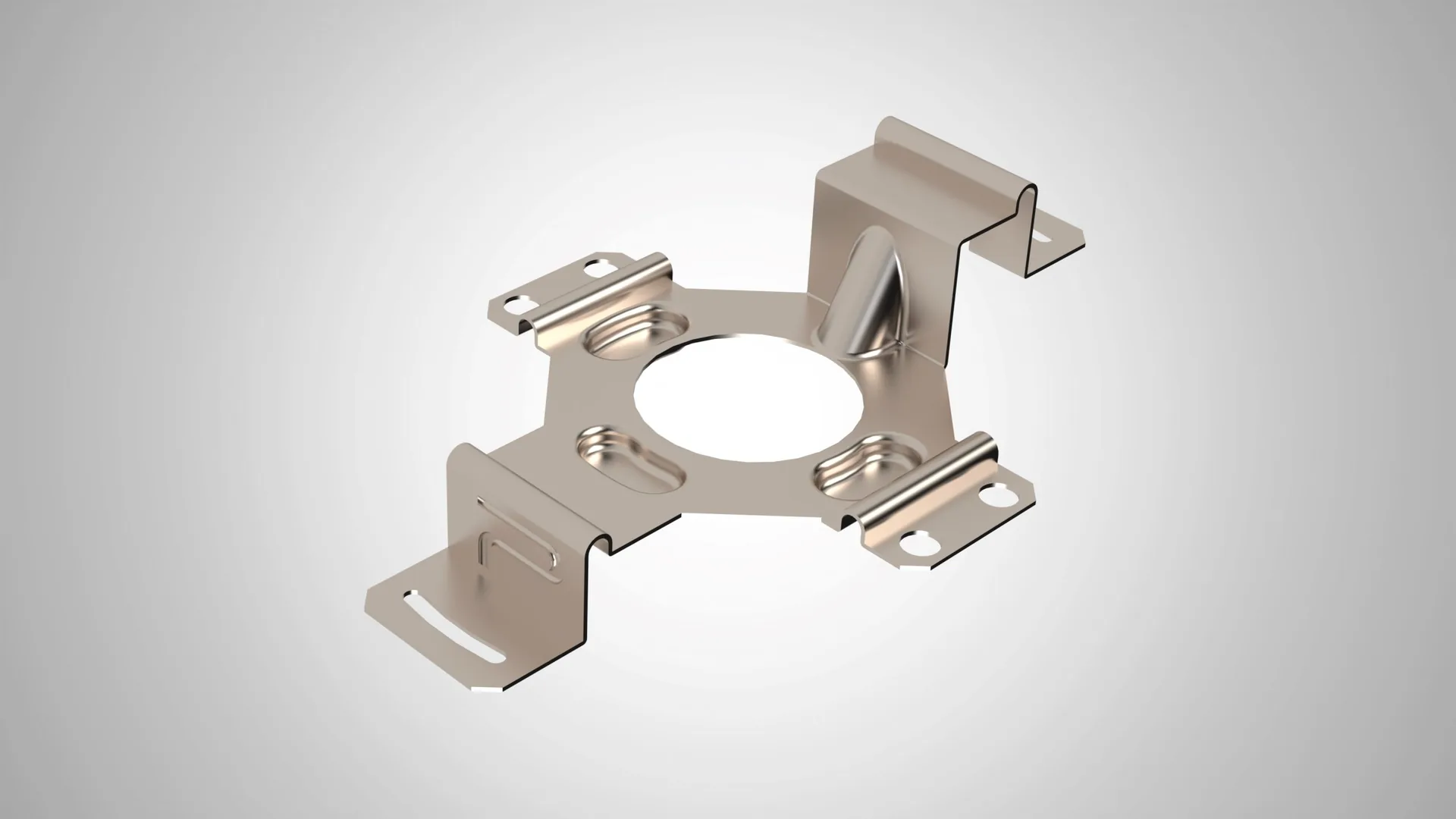

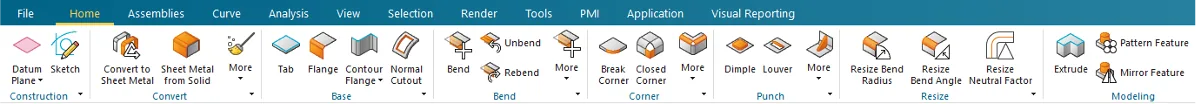

أبرز مزايا Designcenter NX Sheet Metal
- مجموعة كاملة من الأدوات
- مصطلحات وسير عمل مألوفة.
- سريع وسهل الاستخدام لقطع الثني المستقيم.
- التصميم من أجل التصنيع داخل Designcenter NX.
- توليد دقيق للنمط المسطح للعمليات اللاحقة.
- أوامر متقدمة للتصاميم غير الخطية والمعقدة الشائعة في قطاعي السيارات والطيران.

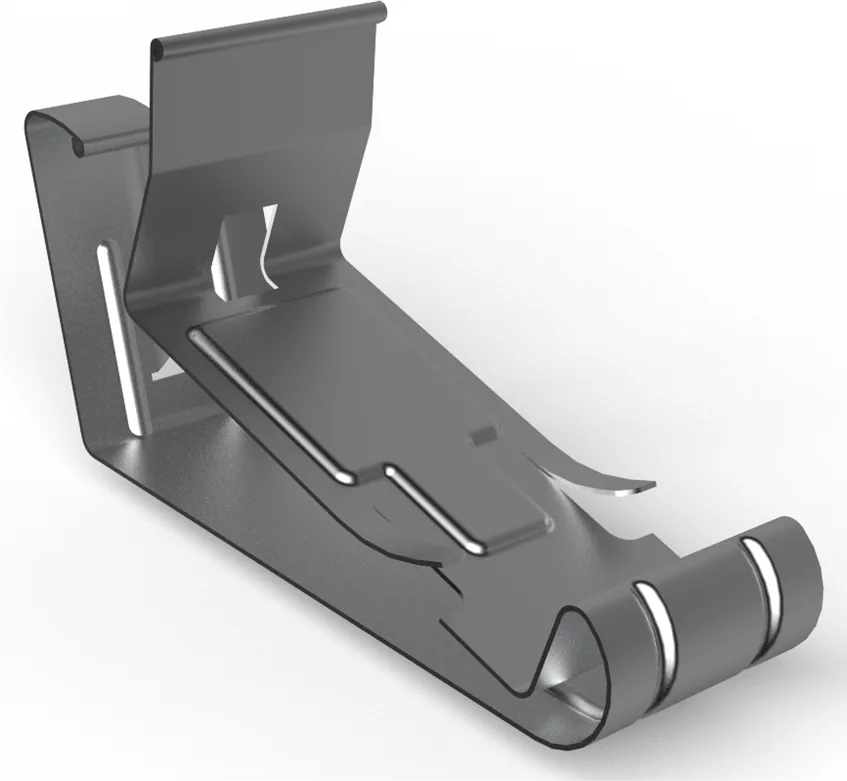

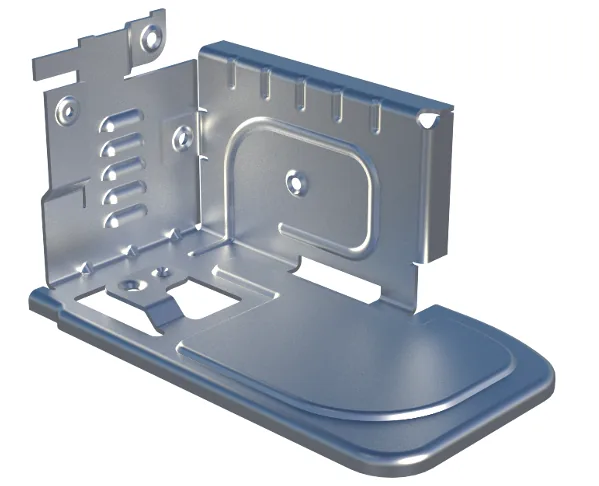

تصميم الثني المستقيم

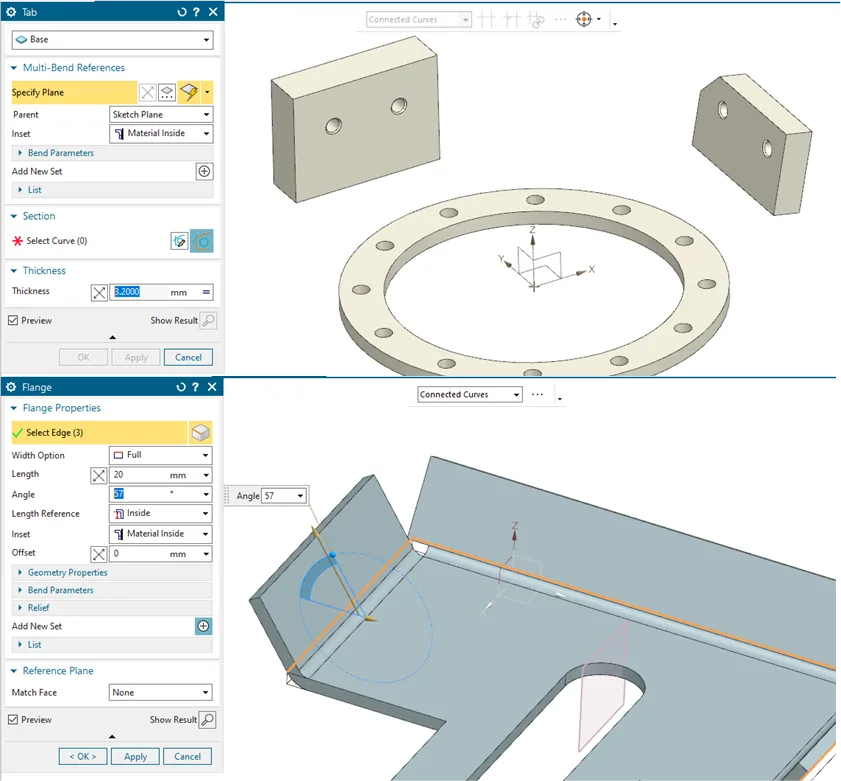

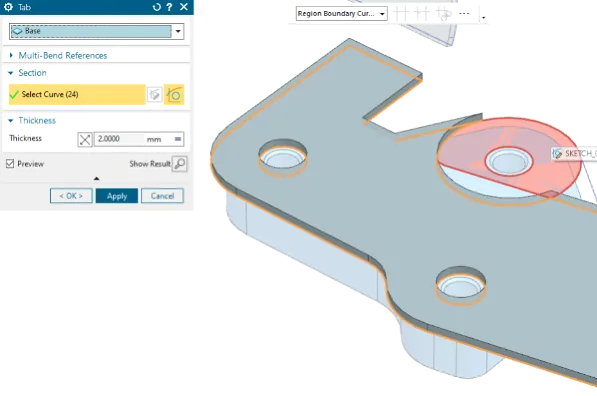

يدعم سير عمل الصفائح المعدنية هذا مجموعة كاملة من عمليات التصميم، بما فيها إنشاء الألسنة (Tabs) والحواف المثنية (Flanges) والزوايا والتثقيب (Punch) والميزات المشكّلة ونتائج التسطيح. تتيح أدوات الألسنة الآن رسومات متعددة المقاطع وألسنة متعددة الثنيات واستهداف أجسام ثانوية للحصول على تصاميم أكثر اكتمالاً في ميزة واحدة. وتشمل قدرات الحواف المثنية الإنشاء متعدد النسخ إلى جانب خيارات واسعة لإزاحة المادة وطول الجزء المسطح وتخفيف الثني، مع أنواع إضافية من الحواف مثل Contour وLofted وHem وJog وBridge. وتوفر أدوات الزوايا والحواف خيارات لإغلاق الزوايا بأشكال مختلفة وتطبيق انتقالات مستدقة وإضافة شطف أو تدوير. وتتيح ميزات التثقيب إنشاء أشكال تشوه معقدة تُنتجها عادة أدوات التثقيب، إضافة إلى توليد القطوع. وتدعم جميع العمليات سير عمل تصميم الثني المستقيم وتتكامل مع التشكيل والتسطيح لتجربة تصميم شاملة للصفائح المعدنية.

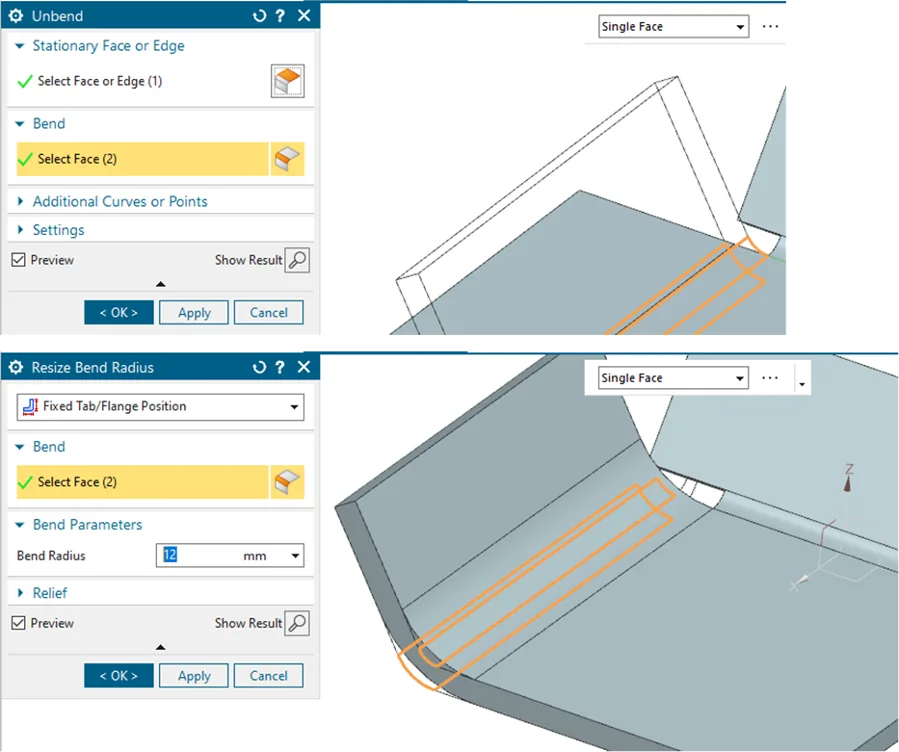

فك الثني وإعادة الثني (Unbend and Rebend)
- تسطيح مناطق محددة من القطعة وإعادة ثنيها
- إضافة منحنيات إضافية إلى التحويل
تغيير الأبعاد (Resize)
- ضبط معاملات الثني لنصف القطر والزاوية والمعامل المحايد

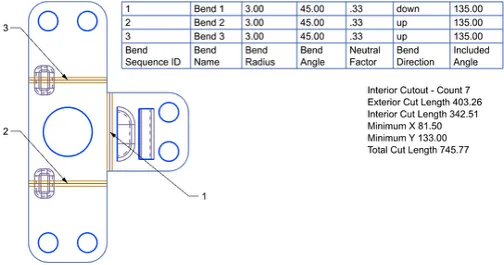

الجسم المسطح والنمط المسطح (Flat Solid & Flat Pattern)
- توليد الشكل الهندسي المسطح
- التحكم في المخرجات وتطبيق معالجات الزوايا وإعادة ترتيب تسلسل الثني
- عرض خطوط التحكم في الثني
- الاحتفاظ بمعاملات الميزات للثقوب
- إنشاء حالات وسيطة أثناء العملية بميزات متعددة
- تقارير خصائص الميزات وPMI
تصدير النمط المسطح (Flat Pattern Export)
- إخراج النمط المسطح مباشرة إلى نظام الملفات أو Teamcenter بصيغتي DXF وTrumpf GEO
- تسمية قابلة للتهيئة بالكامل

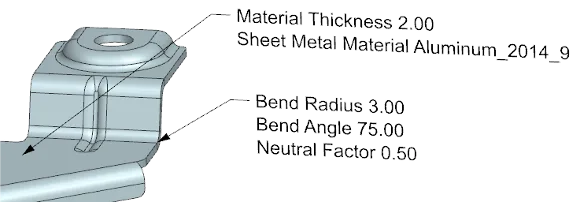

PMI للصفائح المعدنية
PMI لميزات الصفائح المعدنية
الثني (Bend)
- نصف القطر
- الزاوية
- المعامل المحايد
الجسم (Body)
- السماكة
- اسم المادة
- اسم المادة الفيزيائية
متكامل بالكامل مع
- تفضيلات PMI
- حزمة البيانات التقنية (Technical Data Package)
استخدام البيانات الخارجية
التحويل إلى صفائح معدنية (Convert to Sheet Metal)

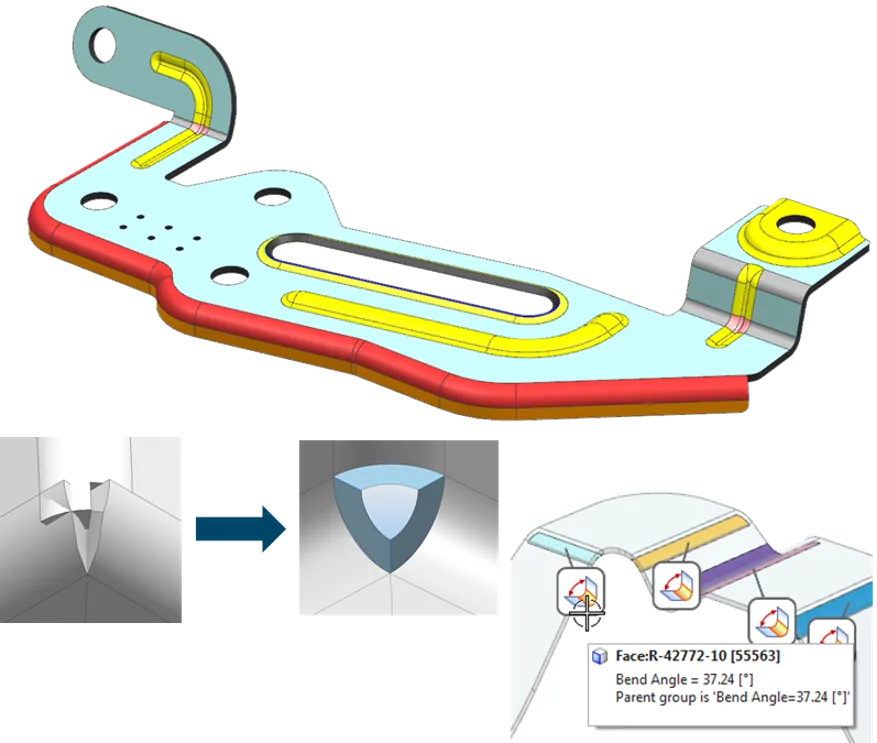

يوفر سير عمل التحويل إلى صفائح معدنية نهجاً مبسطاً ومرناً للغاية لتحويل النماذج الصلبة إلى قطع صفائح معدنية كاملة الوظائف. ويقدم معالجاً موجهاً للمساعدة خطوة بخطوة، وخيار تحويل بنقرة واحدة للحصول على نتائج سريعة. يمكن للمستخدمين تنظيف الزوايا تلقائياً، وتحويل مناطق محلية محددة فقط عند الحاجة، مع الاحتفاظ بتحكم كامل في جميع معاملات التحويل. وسير العمل متوافق بالكامل مع التقارير المرئية المخصصة للصفائح المعدنية، مما يضمن تحققاً وتحليلاً واضحين طوال عملية التصميم.

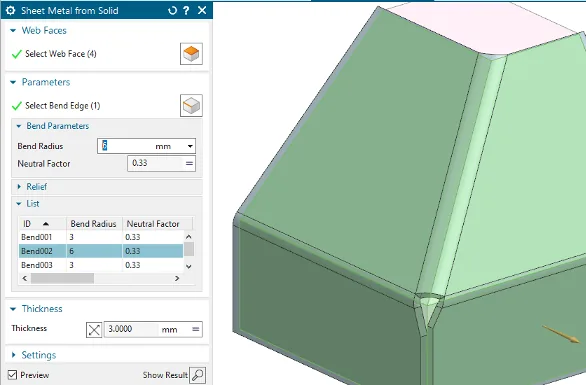

صفائح معدنية من جسم صلب (Sheet Metal from Solid)
يوفر سير عمل الصفائح المعدنية من جسم صلب تحكماً دقيقاً عند تحويل الأجسام الصلبة إلى قطع صفائح معدنية قابلة للتصنيع. يمكن للمصممين ضبط معاملات الثني لكل حافة على حدة، بما يضمن سلوكاً دقيقاً للمادة ومتطلبات التشكيل. وتزيل المعالجة التلقائية للتداخل الأشكال الهندسية المتعارضة، بينما تولّد أدوات تنظيف الزوايا انتقالات سلسة جاهزة للتصنيع تدعم الميزات والعمليات اللاحقة بشكل موثوق.

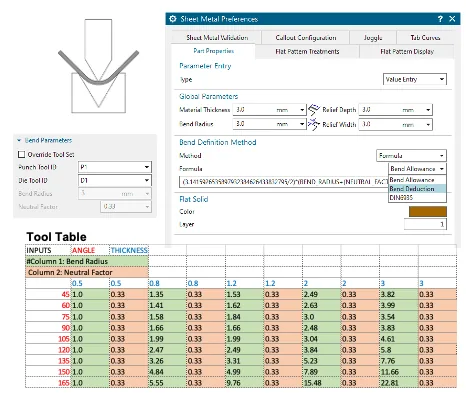

معايير المواد
- اختيار العدد بناءً على المادة
- طرق تعريف الثني وتشمل:
- المعاملات العامة
- التكامل مع مكتبة المواد الفيزيائية
الصفائح المعدنية المتقدمة

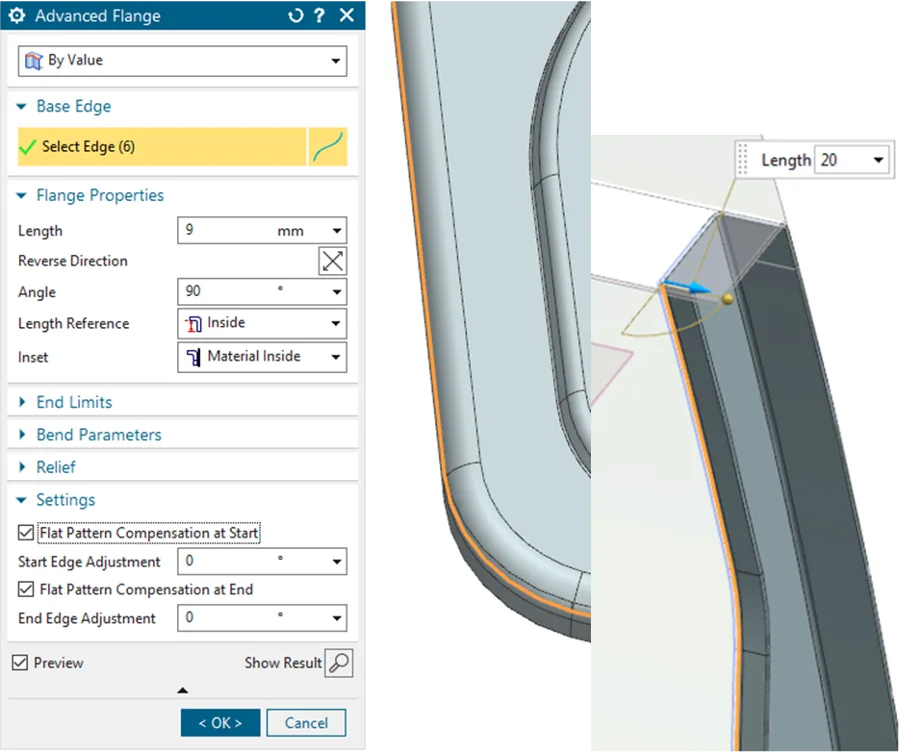

الحافة المثنية المتقدمة (Advanced Flange)
- حواف مثنية غير خطية
- خيار الثني إلى مرجع (سطح) مع مطابقة المقطع
- خوارزمية تعويض النمط المسطح مع ضبط لكل ميزة على حدة
- حدود النهايات
الحافة المثنية المتغيرة (Variational Flange)
- إنشاء حواف مثنية على أي حافة مماسية
- تمتد إلى الحواف غير المتحدة المستوى
- طول متغير
- زاوية متغيرة (للحواف المتحدة المستوى)

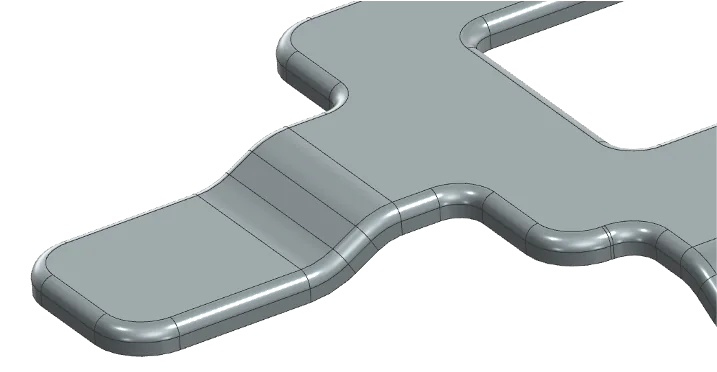

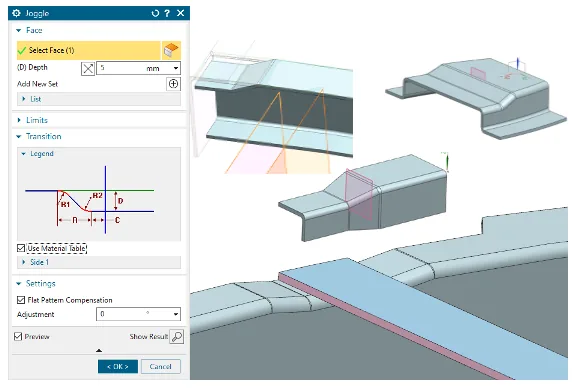

التعريجة (Joggle)
- ميزات مفردة ومزدوجة
- إمكانية التعريج متعدد الأوجه
- خوارزمية تعويض النمط المسطح مع ضبط لكل ميزة على حدة
- معاملات الامتداد ونصف القطر بناءً على المادة
- ضبط الحد الأدنى

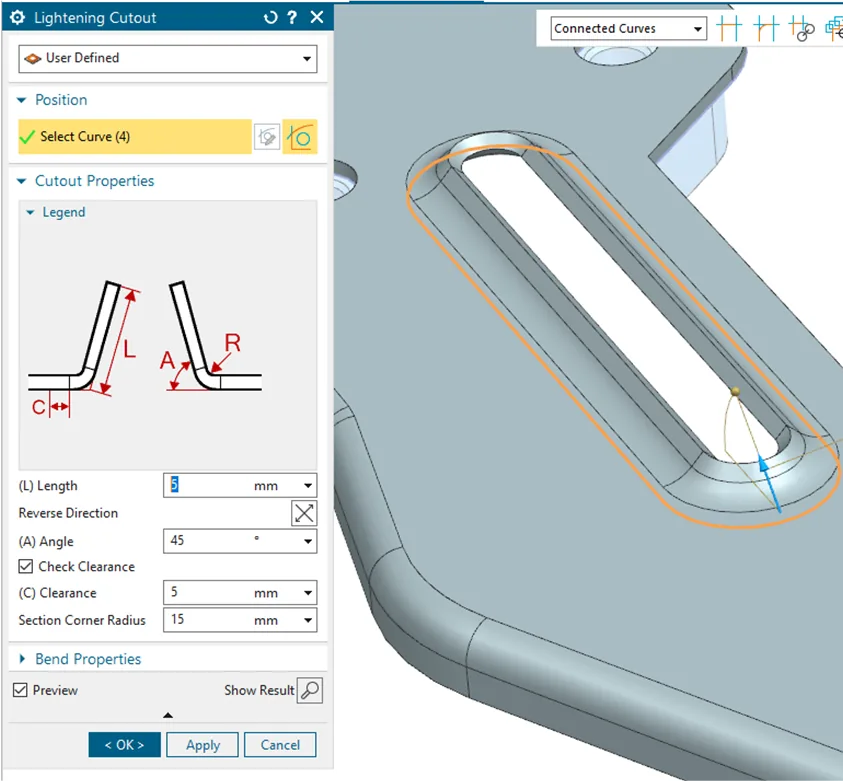

قطع التخفيف (Lightening Cutout)
- معاملات مبنية على مقاسات قياسية
- ثقوب ومقاطع يحددها المستخدم
- فحص الخلوص
- توافق كامل مع النمط المسطح بحسب مقاس ثقب القطع
معلومات تقنية
التعبئة (Packaging)
- Designcenter NX Sheet Metal مضمّن في معظم حزم Mach
- Designcenter NX Advanced Sheet Metal متاح كإضافة (Add-On) ويمكن استخدامه عبر الترخيص القائم على القيمة
مزايا Designcenter NX Sheet Metal
- مصمم خصيصاً لتصميم الصفائح المعدنية
- استهلاك فعال للبيانات في العمليات اللاحقة
- ثقة في قدرتك على إنجاز أكثر التصاميم تعقيداً
