مقدمة
الغرض: يشرح كيفية تقييم وتشغيل محاكاة ضجيج المرآة الجانبية في الصوتيات الهوائية للمركبات، مع إبراز أهم الاعتبارات.
المواد الداعمة: تشمل وثيقة إرشادات مفصلة وقالب محاكاة.
الجمهور المستهدف: كل من يعمل على حالات ضجيج المرآة الجانبية باستخدام Simcenter.
الصوتيات الهوائية للمركبات مع Simcenter
مجالات التركيز
الصوتيات الهوائية للمرآة الجانبية

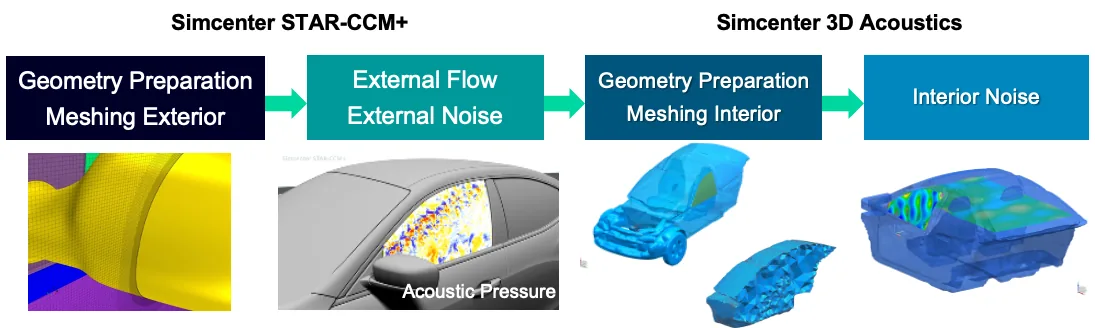

- يتطلب حساب ضجيج المقصورة فوق 1.5 كيلوهرتز في الصوتيات الهوائية للمرآة الجانبية اقتران Simcenter STAR-CCM+ مع Simcenter 3D Acoustics.
- يصدّر STAR-CCM+ ملفات CGNS لكل خطوة زمنية (الضغط على النافذة الجانبية).
- تُستخدم هذه الملفات كشروط حدية في Simcenter 3D (تصدير أخف بدءاً من الإصدار v2310).
الارتجاج (Buffeting)
- ينشأ الارتجاج عن التغذية الراجعة بين التدفق والصوت عند فتحة السقف (اقتران ثنائي الاتجاه).
- يتطلب تدفقاً انضغاطياً ونهج الضجيج المباشر (Direct Noise)، وهو أكثر صرامة من الطرق الهجينة.
- يُنتج ضجيجاً داخلياً منخفض التردد جداً (أقل من 50 هرتز) وعالي السعة.

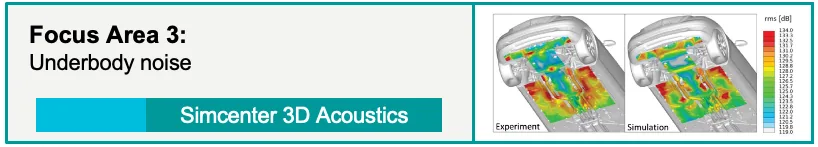

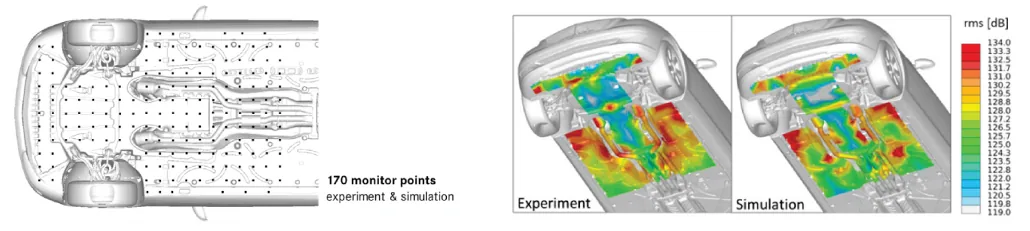

ضجيج الجزء السفلي من المركبة
- تولّد أحمال الضغط العابرة على الجزء السفلي ضجيجاً منخفض التردد (أقل من 1 كيلوهرتز).
- تُحل معادلة الموجة الصوتية بالتوازي مع حقل التدفق العابر.
- التنبؤ الدقيق بالاضطراب أمر بالغ الأهمية.
- استجابة المقصورة شديدة الحساسية لتغييرات التصميم الإنشائي للجزء السفلي.
- يتطلب اقتران Simcenter STAR-CCM+ مع Simcenter 3D Acoustics.
كيفية التنفيذ: قائمة التحقق للصوتيات الهوائية للمرآة الجانبية
لا يمكن بدء مشروع الصوتيات الهوائية إلا إذا استوفيت الشروط الثلاثة جميعها.
فنقص المعلومات قد يؤخر المشروع أو يؤدي إلى فروقات كبيرة في مراحله اللاحقة.

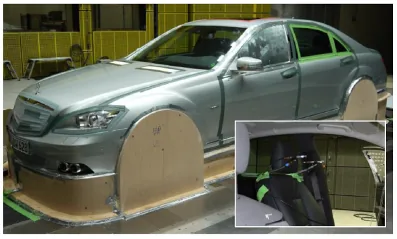

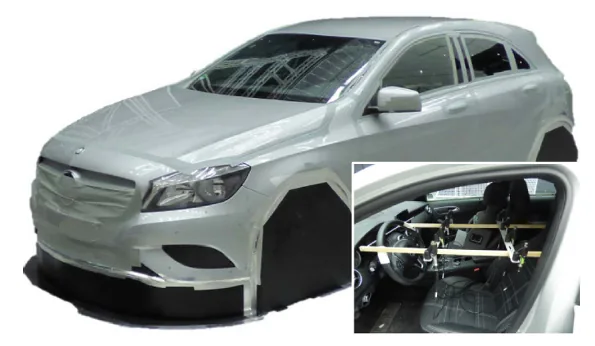

الإعداد التجريبي / إعداد القياس
حددوا إعداداً تجريبياً مناسباً وجسم اختبار مناسباً، بدءاً بتهيئة مغلقة (skirted) بحجرة محرك وجزء سفلي محكمين لتقليل التعقيد. فإدراج حجرة المحرك يزيد صعوبة محاكاة CFD ويرفع خطر ضعف جودة الشبكة ومشكلات الاستقرار. وتجنب مقارنة قياسات غير مغلقة بنتائج محاكاة مغلقة. ركّزوا على التنبؤ بالفروقات بدلاً من القيم المطلقة من خلال تقييم متغيرات أو تعديلات للمرآة تُحدث فروقات واضحة، وأحكموا إغلاق جميع الفجوات ذات الصلة لتقليل حالات عدم اليقين.
حددوا الإعداد التجريبي وجسم الاختبار بوضوح، مع الاختيار بين سيارة كاملة أو نصف سيارة؛ ويُفضَّل إعداد نصف السيارة لقصر وقت التشغيل. في اختبارات نصف السيارة، اعزلوا جانب السائق (مثلاً بالإسفنج أو الحصائر الثقيلة). يهيمن ضجيج النافذة الجانبية عادة على ضجيج الزجاج الأمامي، لأن الزجاج الأمامي ملصق ويسهم باهتزاز أقل، مع أن مجموعات بيانات CGNS يمكن أن تتضمن حدوداً منفصلة لكليهما عند الحاجة. راجعوا الصور التجريبية بعناية، خاصة مواضع إغلاق الفجوات والشريط اللاصق، لأن إعادة إنتاج هذه التفاصيل بدقة في المحاكاة أمر بالغ الأهمية.

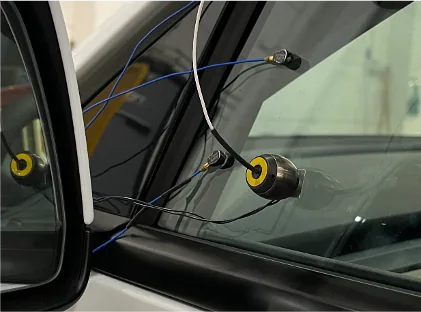

وثّقوا إعداد القياس والمستشعرات بوضوح قبل البدء. تأكدوا مما إذا كانت المستشعرات موضوعة على النافذة الجانبية، وحددوا نوع المستشعر (الشركة المصنعة والطراز وقطر الغشاء)، واجمعوا كل التفاصيل اللازمة للمعالجة اللاحقة، خاصة لحساب متوسط سطح الغشاء. وتحقق مما إذا كانت تُستخدم ميكروفونات حجمية أو مجسات شدة. واحرصوا على الوصول إلى إشارات الضغط الزمنية الخام من التجربة، لا الأطياف أو النطاقات المعالجة مسبقاً، لتجنب فروقات في المعالجة اللاحقة قد تؤدي إلى استنتاجات خاطئة عند مقارنة النتائج التجريبية بالعددية.
الشكل الهندسي CAD / نموذج CFD
الشكل الهندسي CAD
يجب تقسيم جميع الأسطح الحرجة إلى مضلعات دقيقة تصل إلى 0.75 مم حيث يلزم لالتقاط الانحناء، بما في ذلك العمود A والنافذة الجانبية والمرآة الجانبية وقاعدتها. فشبكة السطح الخشنة قد تسبب انفصالاً غير فيزيائي للتدفق. أعيدوا إنتاج ترقيع الفجوات التجريبي بدقة من خلال مراجعة الصور المتاحة بعناية، بما في ذلك تفاصيل مثل الحاجز السفلي (skirt) والمكونات الأخرى. وكلما أمكن، استخدموا سطحاً محكم الإغلاق عالي الجودة لتقليل جهود تجهيز الشكل الهندسي وتغليف السطح.

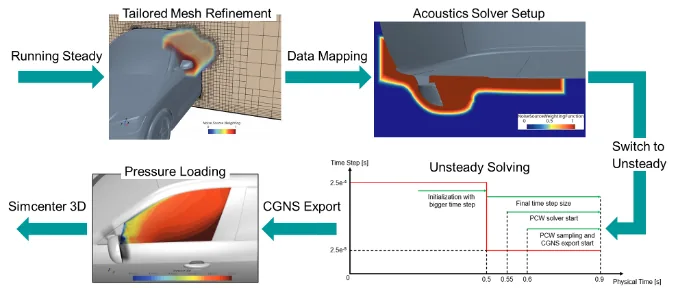

نموذج CFD
- تأكدوا من معرفة جميع الشروط الحدية

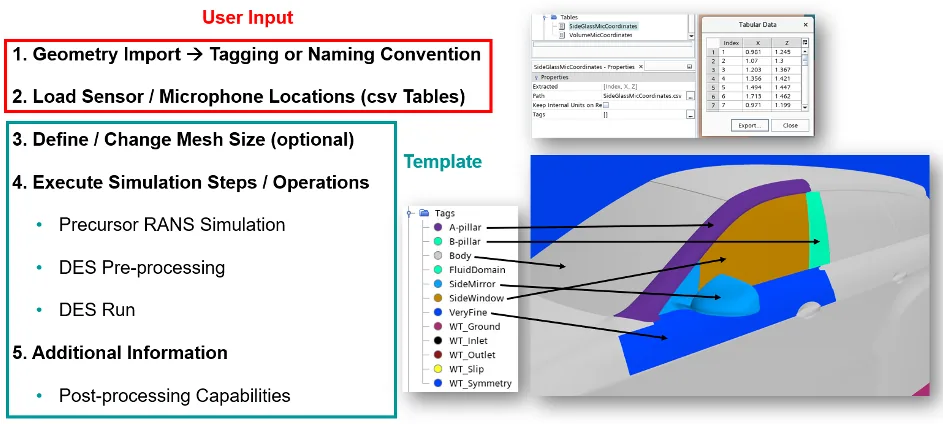

- استخدموا قالب الصوتيات الهوائية للمرآة الجانبية المتوفر (تواصلوا مع مهندس الدعم لديكم)
- تصدير ملف CGNS عند كل خطوة زمنية (الضغط الهيدروديناميكي والصوتي) -> لمزيد من المعلومات، يرجى مراجعة وثيقة الإرشادات / النظرة العامة لضجيج المرآة الجانبية (اطلبوها من مهندس الدعم لديكم)
- يُستورد في Simcenter 3D Acoustics -> ويُستخدم كشروط حدية (حمل) للتحليل الإنشائي/الصوتي
النموذج الإنشائي / نموذج NVH
عملية المقارنة المرجعية / التقييم

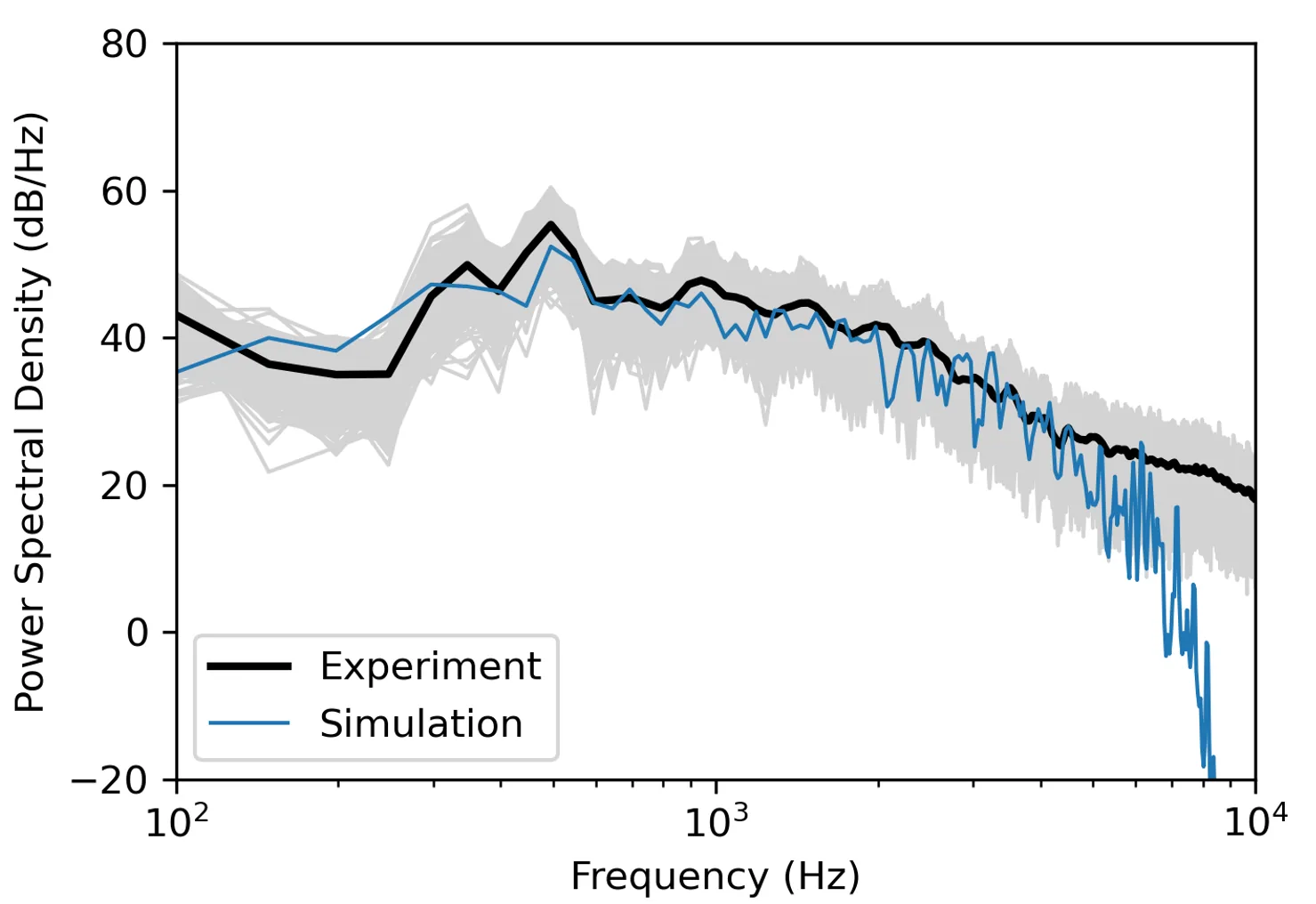

المعالجة اللاحقة بالغة الأهمية وكثيراً ما يُساء فهمها. فالإعدادات المختلفة قد تؤثر كثيراً في النتائج، لذا احرصوا على مقارنة متكافئة بمعالجة الإشارة التجريبية الخام والنتائج العددية في الأداة نفسها وبإعدادات متطابقة. استخدموا إشارة الضغط الزمنية للمقارنة الصحيحة وأنشئوا نطاق تشتت تجريبياً، مع تذكر أن الإشارات التجريبية عادة أطول بكثير من الإشارات العددية. راجعوا التفاصيل التقنية الإضافية في الشرائح المرفقة.
إعداد مستشعرات القياس التجريبي

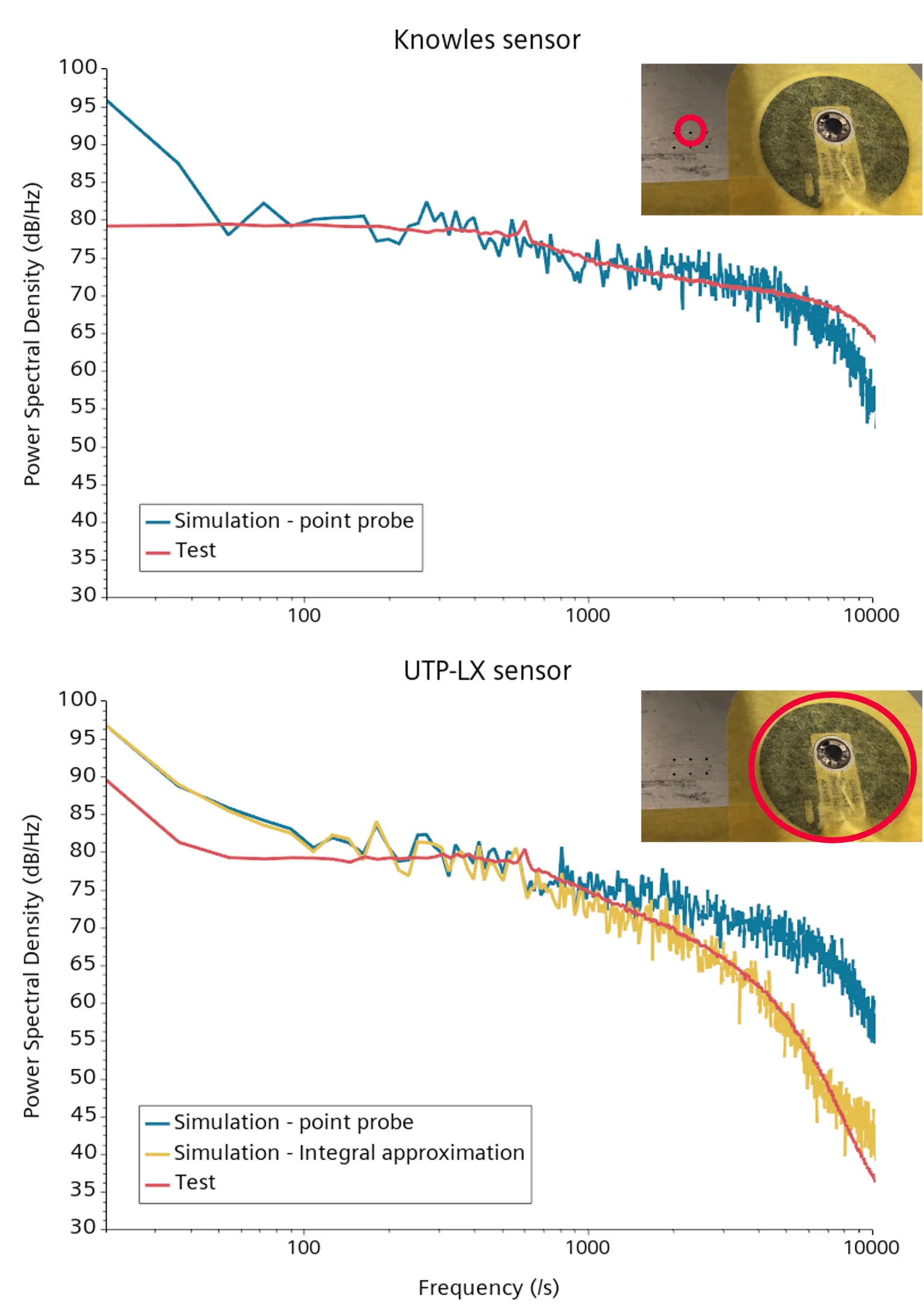

الإشارات المقاسة تقريب للعمليات الفيزيائية الحقيقية، وتتأثر قراءات المستشعرات السطحية بشدة بنوع المستشعر وحجمه. ويؤثر اختيار المستشعر كثيراً في النتائج، كما تُظهر الفروقات بين مستشعرات Knowles وUTP-LX التي تلتقط الضغط غير المستقر بطرق مختلفة.
تقدم المحاكاة العددية تقريبات لـ 𝑝(𝑠,𝑡) وليس لـ 𝑝_𝑚 (𝑥,𝑡). فكيف نحصل على 𝑝_𝑚 إذاً؟
تقريب 𝐾(𝒔)=𝛿(𝒔)، أي مجس نقطي
التقريب باستخدام صيغ شبه تجريبية
يحاول قالب الصوتيات الهوائية للمرآة الجانبية تقريب استجابة غشاء المستشعر لكن تبقى حالات عدم يقين (مثل أخطاء معايرة المستشعر أو تأثيرات التركيب)
نتائج المعالجة اللاحقة

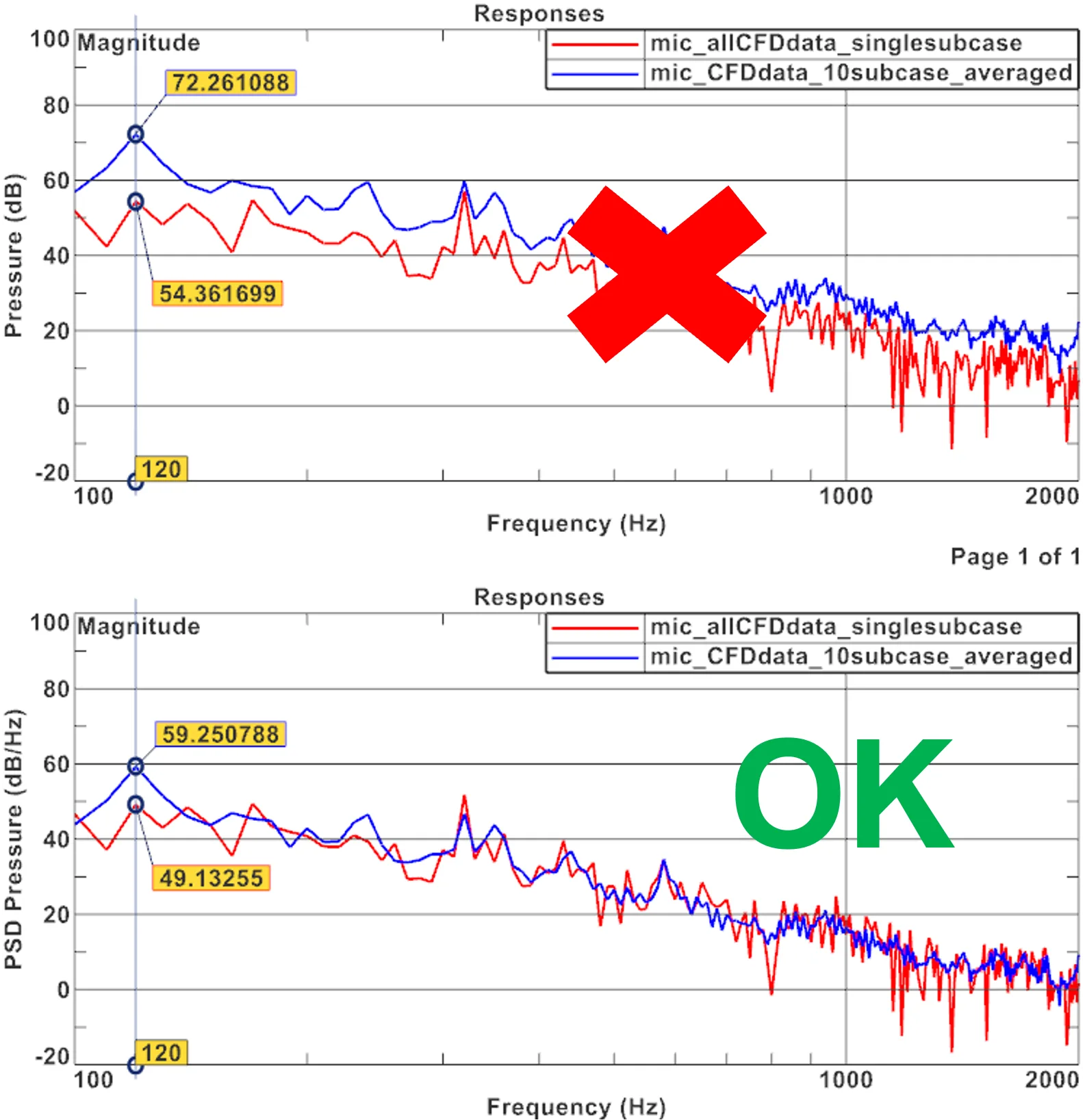

تغطي محاكاة CFD أزمنة فيزيائية قصيرة (نحو 0.3 ثانية)، مما يعطي دقة ترددية تقارب 3.33 هرتز. وتكون مخططات الطيف الذاتي الخام أو الكثافة الطيفية للقدرة (PSD) مشوشة بسبب الاضطراب، لذا يلزم حساب المتوسط. ويؤدي تقسيم الإشارة إلى كتل مدتها 0.05 ثانية بتداخل 50% إلى 10 حالات فرعية بدقة 20 هرتز؛ ويعمل متوسط RMS على تنعيم الاستجابة. وتنشأ الإزاحات في مخططات الطيف الذاتي (الأعلى) عن فروقات في الدقة الترددية، لذا ينبغي أن تعتمد المقارنات على مخططات PSD (الأسفل). قارنوا دائماً الإشارات ذات الدقة الترددية المختلفة باستخدام PSD لتجنب نتائج مضللة.
