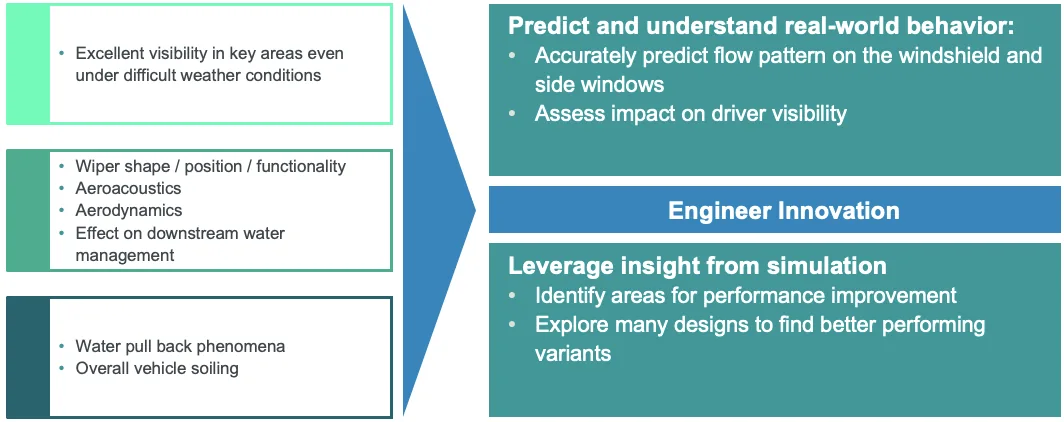

لماذا تُعد محاكاة المساحات مهمة اليوم؟
كيف يمكن لمحاكاة المساحات مواجهة التحديات؟
المتطلبات الأساسية
- عمليات هندسية آلية تتيح لك استكشاف تصاميم متعددة بسرعة باستخدام أدوات CAD بارامترية أو مدمجة أو من طرف ثالث.
- عملية تشبيك آلية قوية تولّد شبكات عالية الجودة بسرعة، مع طبقات منشورية ملائمة للجسم تلتقط الفيزياء قرب الجدار بدقة.
- تولّد حركة المساحة أنظمة تدفق متنوعة (أغشية، تجمّع، تناثر)، مما يجعل النمذجة الهجينة متعددة الأطوار ضرورية لمحاكاة فعالة ومتزامنة.
- يحاكي التشبيك المتراكب (Overset) حركة المساحة بكفاءة وموثوقية، مع تشكيل تلقائي للشكل ليطابق انحناء الزجاج الأمامي.
- سير عمل آلي قوي يسهّل تقييم تغييرات التصميم وتحسين المفاهيم باستخدام نماذج CAD ذات معاملات.
- تقييم الأداء كمياً ونوعياً، وعرض النتائج من خلال معالجة لاحقة واقعية الصور ورسوم متحركة.

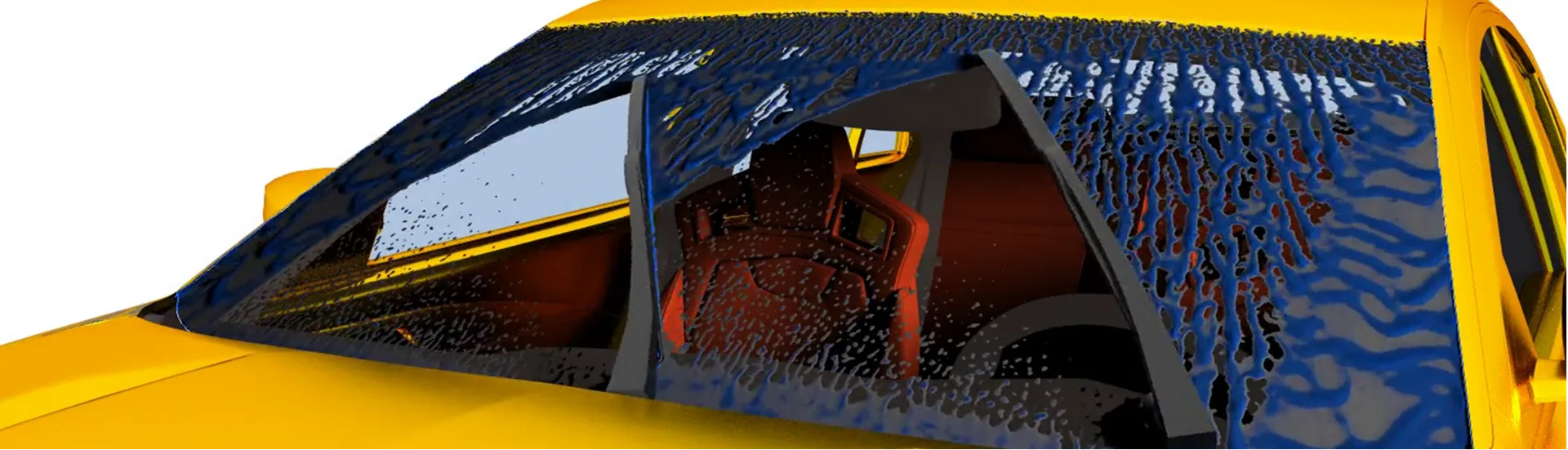

محاكاة المساحات في Simcenter STAR-CCM+

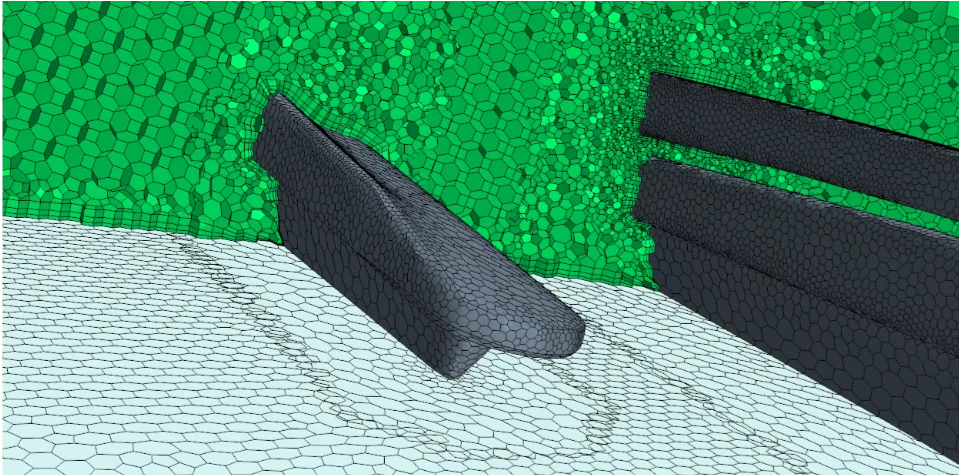

سير عمل التشبيك الآلي

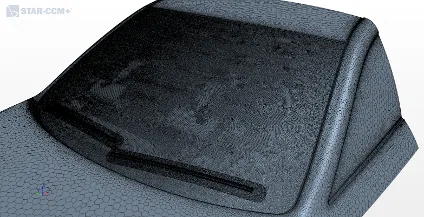

تنظيف سريع للشكل الهندسي عبر تغليف السطح، وتشبيك حجمي متوازٍ آلي بالكامل (خلايا متعددة الأوجه ومقصوصة)، وتشبيك بطبقات منشورية يلتقط التفاصيل الهندسية الدقيقة وتدفقات الطبقة الحدية بخلايا ملائمة للجسم.

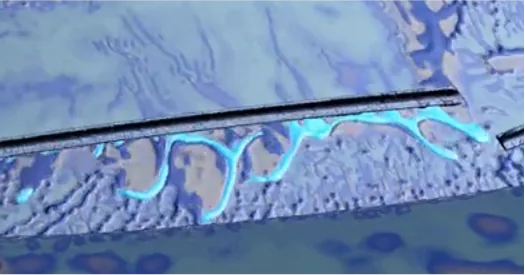

النمذجة الهجينة متعددة الأطوار

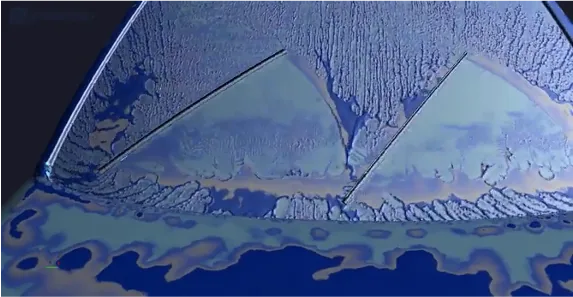

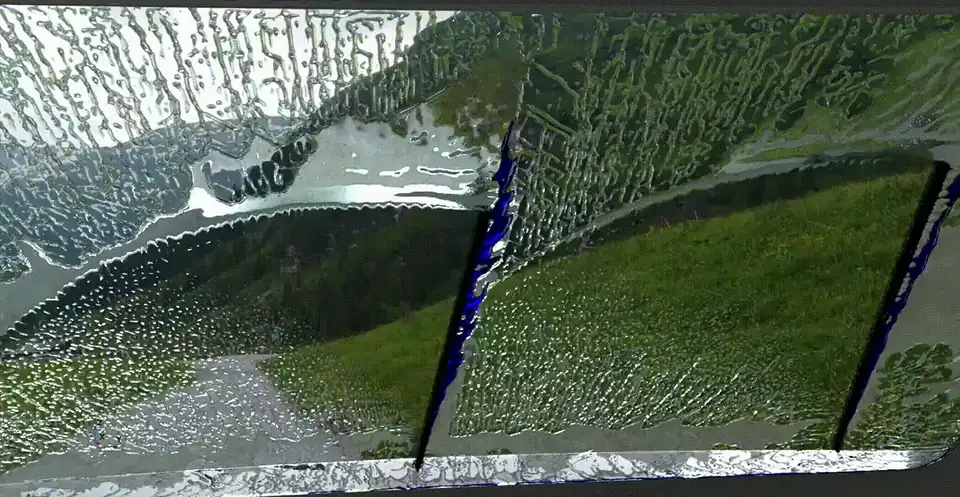

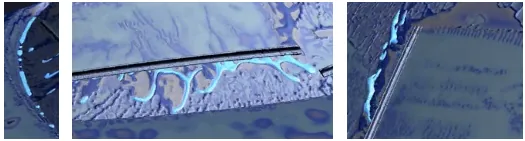

تنتقل مياه الأمطار من قطرات محمولة في الهواء إلى أغشية وجداول رقيقة على الزجاج الأمامي، مما يتطلب نمذجة هجينة متعددة الأطوار لالتقاط تغيرات الأنظمة والتنبؤ بدقة بتراكم الماء والأوساخ من أجل وضع المستشعرات في مواقع آمنة.

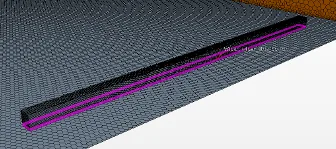

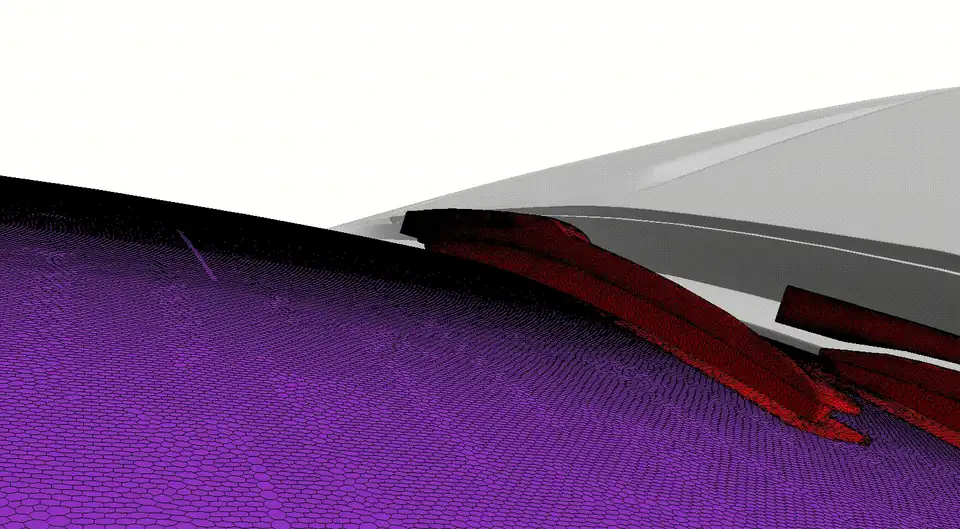

الشبكة المتراكبة والتشكيل
تُنمذج حركة المساحة باستخدام شبكات متراكبة لحركة فعالة دون إعادة تشبيك، إلى جانب تشكيل الشبكة الذي يتيح للشفرات مطابقة انحناء الزجاج الأمامي.
الخلاصة
يتيح سير العمل الآلي استكشاف التصاميم، مع تشبيك عالي الجودة ونمذجة للفيزياء المتعددة والحركة المعقدة لمحاكاة دقيقة للمساحات، مدعوماً بمعالجة لاحقة قوية لتقييم النتائج.

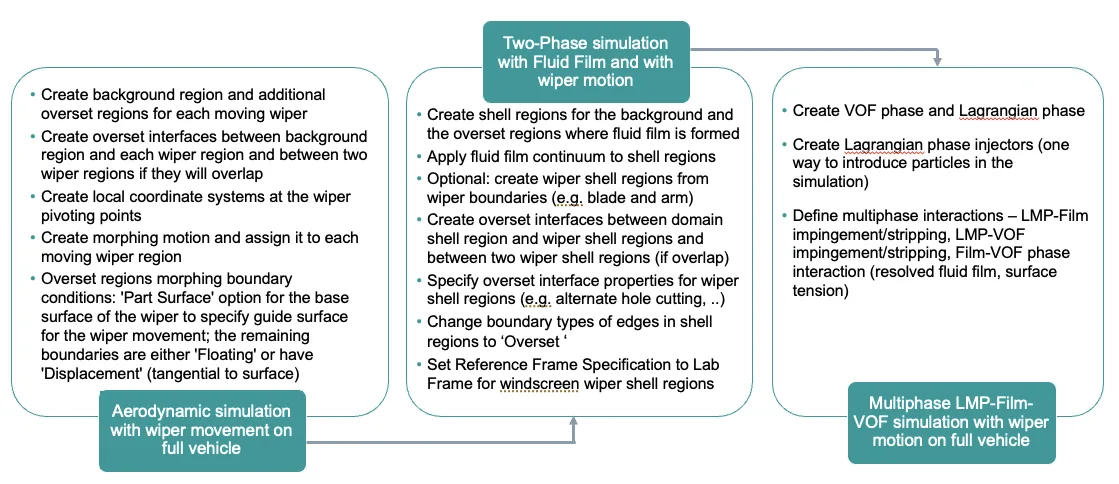

إعداد المحاكاة
الإعداد

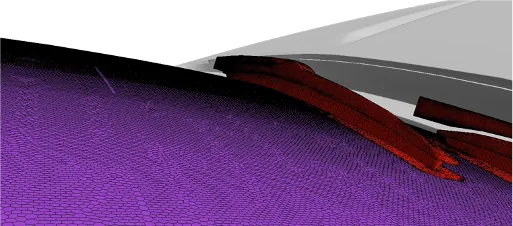

إعدادات الشبكة المتراكبة والمشكّل (Morpher)
لتقليل تشوه التشكيل، قسّم حد المساحة بحيث تطفو منطقة صغيرة قرب الزجاج الأمامي بينما يدور الباقي بشكل صلب، واستخدم مشكّل BSpline مع Linear Fitter لمنع الالتواء، واضبط الإطار المرجعي لحد المساحة على Lab Frame للتنبؤ الدقيق بالغشاء، واستخدم الاستيفاء الخطي (Linear) للشبكة المتراكبة لتحقيق توازن جيد بين الدقة والتكلفة.

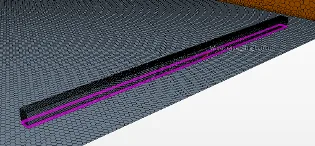

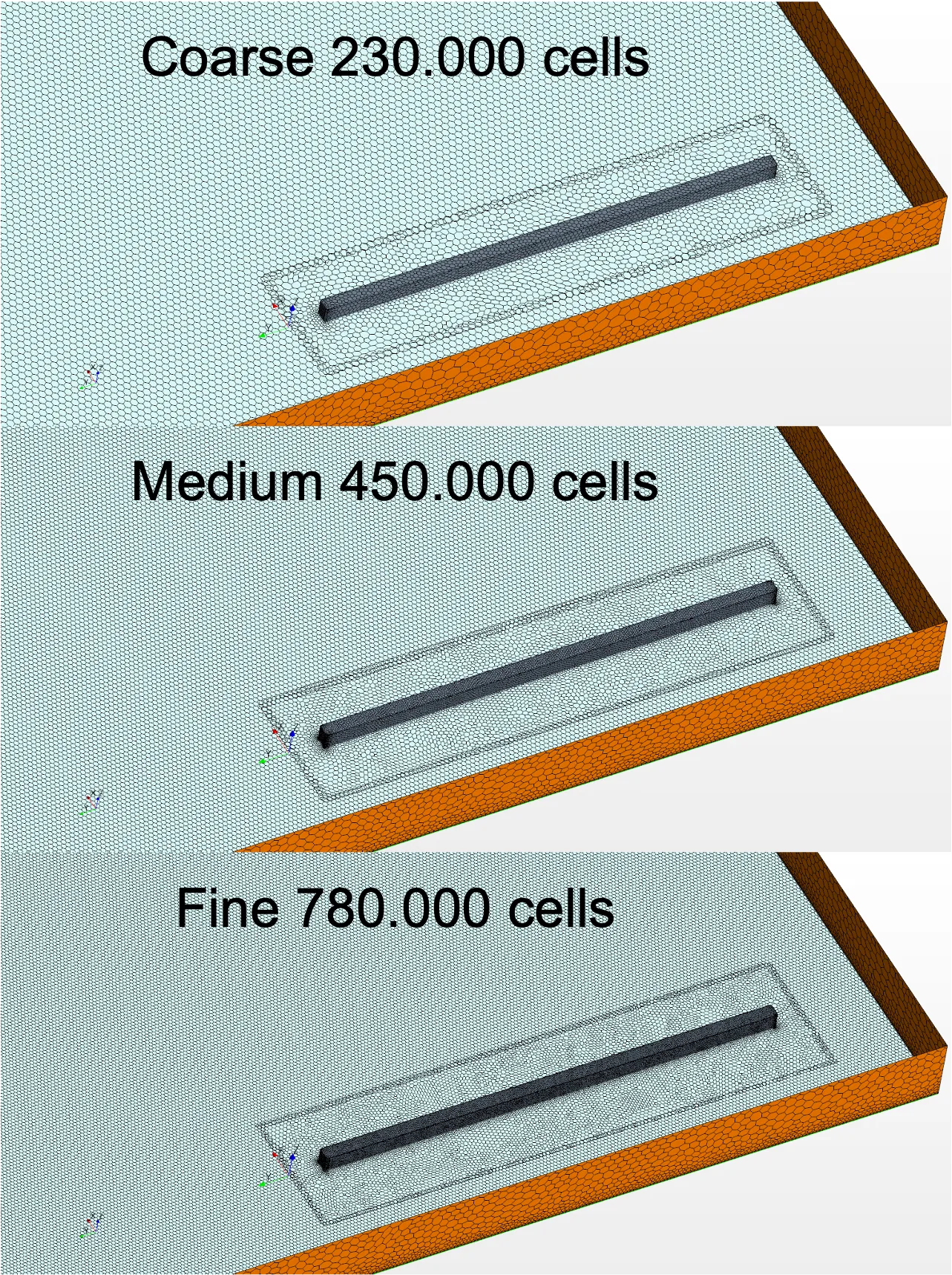

دراسة الحساسية: حجم الشبكة وحجم الخطوة الزمنية وعدد التكرارات الداخلية
احرص على اتساق حجم الخلايا قرب غشاء المائع بين الشبكة الخلفية والشبكة المتراكبة، وحدّ حركة الشبكة المتراكبة في كل خطوة بأقل من نصف خلية، واختر الشبكة والخطوة الزمنية بعناية للحفاظ على حفظ الكتلة؛ حيث توفر شبكة متوسطة مع خطوة زمنية 0.0005 ثانية و10 تكرارات توازناً جيداً بين الدقة والتكلفة، ولا تصلح الشبكات ذات y⁺ العالي إلا مع انتقال غشاء المائع/VOF.
النمذجة الهجينة متعددة الأطوار: معلومات أساسية
يلزم نطاق من النماذج لوصف أنظمة التدفق متعدد الأطوار المختلفة
- VOF: التدفقات الطبقية (الأسطح الحرة)
- DMP: التدفقات المشتتة، كسور حجمية صغيرة
- Film: تدفقات الأغشية الرقيقة الطبقية فوق الأسطح
- LMP: تدفقات الجسيمات (بما فيها الفقاعات/القطرات)، كسر حجمي صغير
- DEM: تدفقات الجسيمات، كسر حجمي عالٍ
التدفقات الواقعية تتضمن أكثر من نظام واحد
- استخدام نموذج واحد فقط يتطلب تبسيطاً وافتراضات
- استخدام النماذج معاً يتيح محاكاة الفيزياء الواقعية
استخدم عدة نماذج معاً لتغطية جميع الأنظمة
- مثلاً VOF للأسطح الحرة، وFluid Film للأغشية الرقيقة، وLMP للقطرات
- تتوفر تفاعلات الأطوار ذات الصلة ونماذج انتقال الكتلة والطاقة المناسبة
التفاعل بين LMP وغشاء المائع
- ينمذج التفاعل بين الجسيمات وغشاء المائع
- اصطدام القطرات وتحولها إلى غشاء مائع
- انتزاع القطرات: انتزاع الموجات والحواف
- نموذج تناثر يحدده المستخدم
التفاعل بين طور غشاء المائع وطور VOF
- يتحكم في الانتقال بين طور غشاء المائع المحدد وطور VOF (نهج VOF-Film الهجين)
- لا يمكن التقاط خصائص التدفق في مناطق المائع الأكثر سماكة إلا بواسطة VOF
- نمذجة التوتر السطحي (تبادل المعلومات بين النماذج)
التفاعل بين طور LMP وطور VOF
- اصطدام قطرات لاغرانج بطور VOF
النمذجة الهجينة متعددة الأطوار: نصائح وحيل
في محاكاة لاغرانج ثنائية الطور، يتخفف تأثير الجسيمات في مناطق تداخل الشبكات المتراكبة بسبب الخلايا المشتركة، لكن تفعيل Alternate Hole Cutting وClose Proximity يساعد على الحد من هذا التأثير، خاصة عند تداخل مناطق الشبكات المتراكبة.
بالنسبة لأغشية المائع الممتدة عبر عدة قشور، يلزم وجود واجهات؛ ويمكن تحسين الاستقرار بخيار سماكة الغشاء المستقرة، ويساعد تنعيم مصدر لاغرانج عندما تكون الجسيمات كبيرة نسبة إلى الخلايا، ويقلل استخدام واجهات الهروب في اتجاه التدفق تكلفة تتبع القطرات.

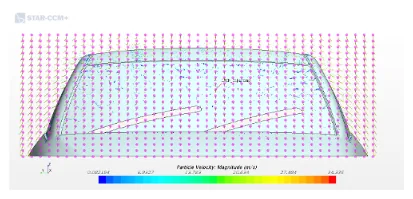

يمكن حقن جسيمات لاغرانج عبر شبكة عرض مستقلة عن كثافة الشبكة، باستخدام اختيار عشوائي للنقاط في كل خطوة زمنية للحصول على اصطدام أكثر سلاسة مقابل زمن حساب أعلى.
في حالات الشبكات المتراكبة، استخدم تقارير Overset Surface Integral وOverset Volume Integral لضمان معالجة لاحقة صحيحة من خلال احتساب مناطق الشبكة المتداخلة بشكل سليم وتجنب العد المزدوج.
نمذجة الحركة: معلومات أساسية

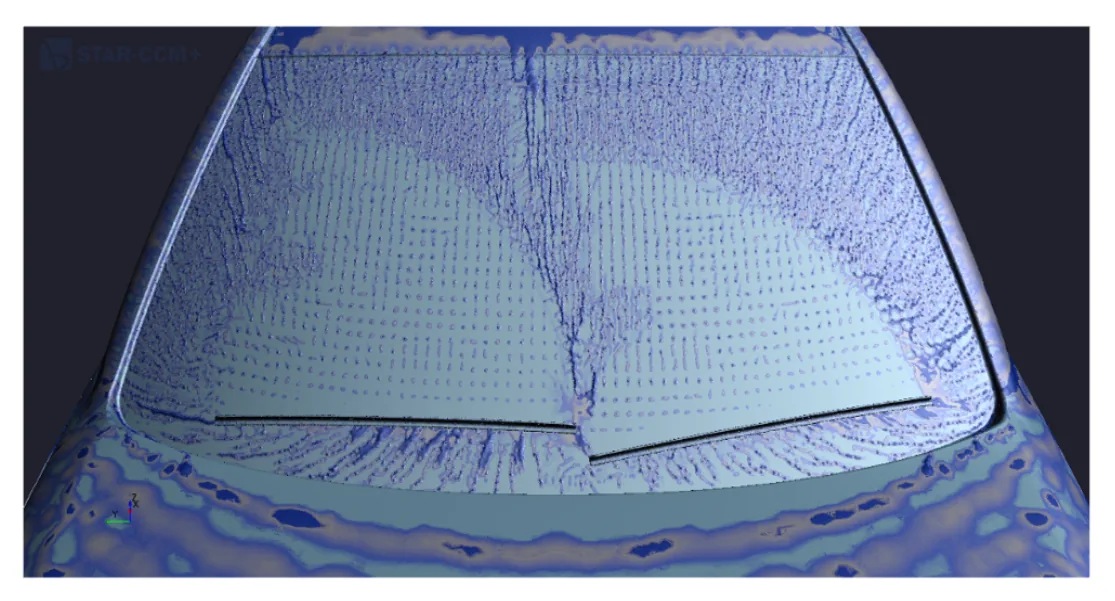

يتيح تشكيل الشبكة مع الشبكات المتراكبة نمذجة حركة المساحة بكفاءة، بما يوفر تلامساً مستمراً مع الزجاج الأمامي، ومناطق متراكبة متعددة متداخلة مع الواجهات اللازمة، وتشكيلاً قابلاً للتوسع، حيث يتفوق BSpline على RBF وتُعد إزاحة “Tangential to Surface” الأنسب.
نمذجة الحركة: نصائح وحيل
تشكيل الشبكة: عام
1. استخدم مشكّل BSpline (مع 'Linear Fitter')
2. استخدم 'Initialization Needs Morphing' لإسقاط المساحة على الزجاج الأمامي

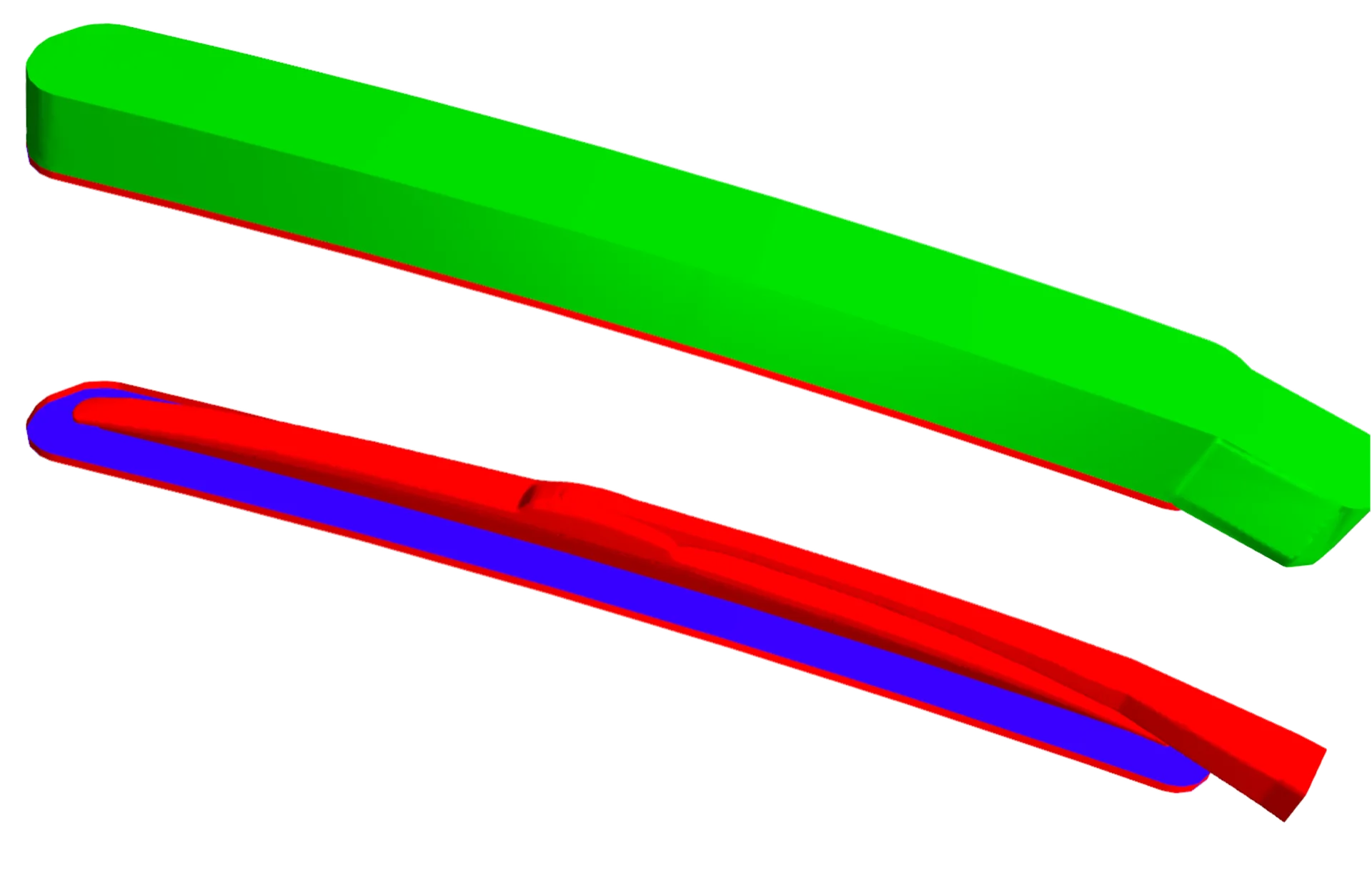

تشكيل الشبكة: الشروط الحدية
1. أنشئ تدويراً صغيراً قرب الزجاج الأمامي واضبطه كطافٍ (يمنح ذلك درجة صغيرة من الحرية لزيادة الموثوقية)
2. عرّف جميع أسطح المساحة كطافية
3. يُعرّف حد الزجاج الأمامي في المنطقة المتراكبة على أنه 'Slide on Guide Surface'
4. يُضبط السطح الخارجي على 'Displacement' و'Tangential to Surface'

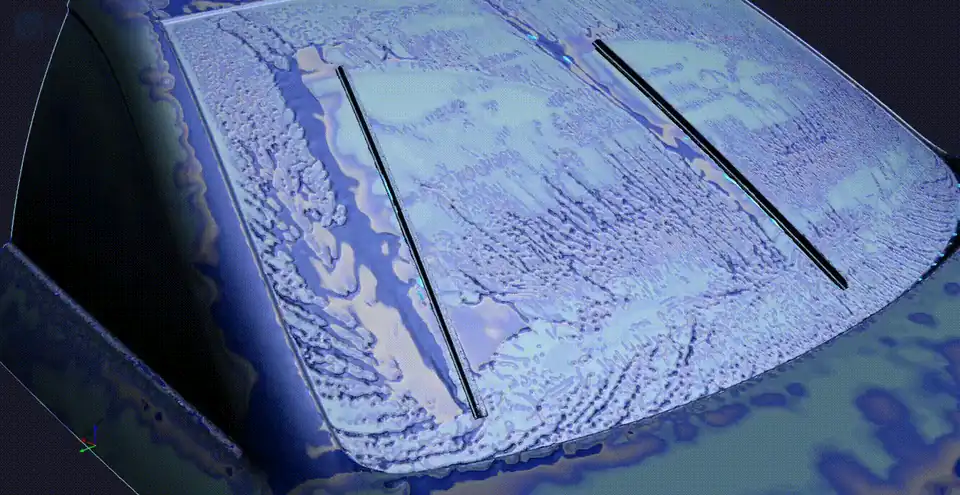

نمذجة الحركة: تشكيل الشبكة + الشبكة المتراكبة
