ما هو Tecnomatix؟ شرح برامج التصنيع الرقمي من سيمينس

إجابات عن أسئلة الإنتاج قبل بناء أي شيء

يملك مهندسو المنتج أدوات CAD والمحاكاة للتحقق من التصميم قبل تصنيعه، أما مهندسو التصنيع فيواجهون أسئلة من نوع آخر: هل سيبلغ الخط الجديد معدل الإنتاج المطلوب؟ هل يصل الروبوت إلى كل نقطة لحام؟ هل سيعمل منطق وحدة التحكم PLC من اليوم الأول للتشغيل التجريبي؟ هل يستطيع العامل أداء المهمة بأمان؟ والإجابة عن هذه الأسئلة في أرض المصنع بطيئة ومكلفة، لأن المعدات تكون قد اشتُريت ورُكّبت بالفعل.

Tecnomatix هو محفظة سيمينس للتصنيع الرقمي، وهدفه الإجابة عن هذه الأسئلة على نموذج رقمي أولاً. ويغطي تصميم المصانع والخطوط، ومحاكاة المصنع، والروبوتات والبرمجة خارج الخط (offline programming)، ومحاكاة العنصر البشري، وتخطيط العمليات والجودة. ويمكن إدارة بيانات المنتج والعملية والموارد والمصنع معاً في Teamcenter، فتبقى خطة التصنيع مرتبطة بتصميم المنتج عند تغيّره.

المحفظة واسعة، لذلك فإن أفضل طريقة لفهمها هي النظر إلى السؤال الذي تجيب عنه كل أداة.

1. Plant Simulation: هل سيحقق النظام المطلوب؟

Plant Simulation أداة محاكاة للأحداث المتقطعة (discrete-event) لتدفق المواد والإنتاجية واستخدام الموارد والخدمات اللوجستية، على كل مستويات التخطيط، من المنشآت العالمية والمصانع المحلية إلى خطوط إنتاج محددة. وتبني فيها نموذجاً هرمياً قائماً على الكائنات للمنشآت والخطوط والعمليات، بكائنات داخل كائنات ونماذج داخل نماذج، وأي تعديل على كائن في المكتبة يُطبَّق تلقائياً أينما استُخدم. ويمكن عرض النماذج بثلاثة أبعاد باستخدام المكتبات المدمجة أو بيانات CAD عبر صيغة JT.

أما ما يجعلها مفيدة لاتخاذ القرار فهو أدوات التحليل: الكشف التلقائي عن الاختناقات، وتحليل الإنتاجية، ونسب استخدام الماكينات والموارد والمخازن المؤقتة، واستهلاك الطاقة، وتحليل التكلفة، ومخططات Sankey وGantt. وتتولى أدوات إدارة التجارب والشبكات العصبية المدمجة التعامل مع مجموعات كبيرة من السيناريوهات، ويمكن للخوارزميات الجينية تحسين إعدادات النظام تلقائياً.

وتنفتح Plant Simulation على الأنظمة الأخرى عبر واجهات مثل OPC UA وMQTT وODBC وJSON وXML والمقابس (sockets)، وتتصل بأدوات سيمينس ومنها Teamcenter وSimcenter HEEDS وOpcenter APS وTIA Portal وPLCSIM Advanced وSIMIT.

ومن الأسئلة المعتادة: كم نحتاج من حوامل التثبيت أو المركبات الموجّهة آلياً (AGV)؟ أين الاختناق؟ ما الحجم اللازم للمخزن المؤقت؟ ماذا يحدث للإنتاج إذا انخفضت جاهزية ماكينة؟ وما أثر طراز جديد من المنتج على خطة الورديات؟

2. Process Simulate: هل ستعمل كل محطة؟

بينما تنظر Plant Simulation إلى التدفق عبر النظام كله، تنظر Process Simulate إلى تفاصيل عملية التصنيع بثلاثة أبعاد، من محطة عمل واحدة إلى خط إنتاج كامل. وتشمل:

• التجميع: مسارات التجميع والفك، وفحص التصادم والخلوص، واختيار الأداة المناسبة لكل عملية.
• الروبوتات: تخطيط مسارات خالية من التصادم، وتحديد موضع الروبوت واختبار مدى وصوله، وتحسين زمن الدورة واستهلاك الطاقة، ومزامنة عدة روبوتات عبر محطات العمل والمناطق.
• البرمجة خارج الخط: إنشاء برامج الروبوت وتعديلها بعيداً عن خط الإنتاج، مع تنزيل البرامج ورفعها لجميع العلامات التجارية الرئيسية للروبوتات، فلا يتوقف الإنتاج أثناء إعداد البرامج.
• التشغيل التجريبي الافتراضي: تشغيل شيفرة PLC الحقيقية على النموذج الرقمي باستخدام TIA Portal مع PLCSIM Advanced أو عبر OPC UA، إلى جانب برامج الروبوت الفعلية.
• العمليات المستمرة: خطوط اللحام والمسارات المستمرة للصق والإحكام والرش، بما في ذلك تغطية الطلاء والرش وسماكتهما.

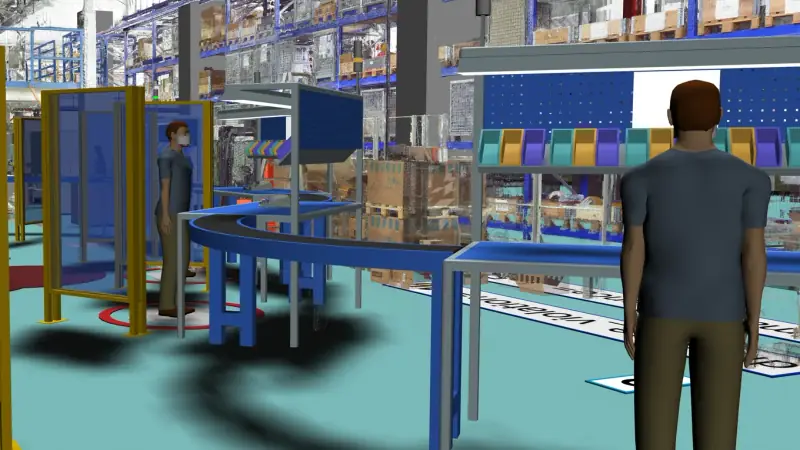

• محاكاة العنصر البشري: عمال افتراضيون بمقاسات تمثل القوى العاملة، للتحقق من الوصول وزمن الدورة وبيئة العمل وفق معايير الصناعة والشركة.

3. تصميم التوزيع والخطة

تُستخدم أداة Line Designer X لإعداد توزيعات تصنيع تفصيلية وعرضها وتخطيطها داخل Designcenter NX، متكاملة مع Teamcenter، اعتماداً على مكتبة غنية من الموارد البارامترية القابلة للتهيئة. وفي جانب التخطيط، يدير حل إدارة عمليات التصنيع (Manufacturing Process Management) من سيمينس داخل Teamcenter بيانات المنتج والعملية والموارد وتوزيع المصنع في بيئة PLM واحدة، وتتولى أداة Teamcenter Easy Plan إنشاء قائمة مواد التصنيع (MBOM) وقائمة العمليات (BOP) وإدارتهما؛ وعند تغيّر التصميم يمكن تحليل أثره على خطة التصنيع ومعالجته. كما تجمع أدوات الجودة التحليل البُعدي واستراتيجيات الفحص في بيئة PLM نفسها.

4. دليل سريع: من السؤال إلى الأداة

• «هل سيحقق الخط معدله، وأين الاختناق؟» ← Plant Simulation
• «كم نحتاج من عمال أو حاملات أو مركبات AGV؟» ← Plant Simulation
• «هل يصل الروبوت إلى كل نقطة دون تصادم وضمن زمن الدورة؟» ← Process Simulate (الروبوتات)
• «هل نستطيع برمجة الروبوتات دون إيقاف الإنتاج؟» ← Process Simulate (البرمجة خارج الخط)
• «هل سيعمل منطق PLC والروبوت قبل الذهاب إلى الموقع؟» ← Process Simulate (التشغيل التجريبي الافتراضي)
• «هل هذه المهمة آمنة ومريحة للعامل؟» ← Process Simulate (محاكاة العنصر البشري)
• «أين توضع كل ماكينة، وهل يناسب التوزيع المبنى؟» ← Line Designer X

5. البدء بأول دراسة

تجنّب محاولة نمذجة المصنع كله دفعة واحدة. وتنجح الدراسة الأولى أكثر حين ترتبط بقرار واحد له موعد محدد، مثل اعتماد توزيع خط أو تحديد حجم مخزن مؤقت. وقبل النمذجة، اجمع البيانات التي يتطلبها السؤال: أزمنة الدورات، والجاهزية وأزمنة الإصلاح، وأنماط الورديات، وأحجام الدفعات، ومزيج المنتجات. وإن كان لديك خط قائم، فتحقق من دقة النموذج عليه قبل الاعتماد عليه في خط جديد.

تقدّم سيمينس الأداتين الرئيسيتين في حزم X متدرجة. فإصدار Plant Simulation X Essentials يتعامل مع نماذج تصل إلى 500 كائن، وإصدار Plant Simulation X Standard حتى 4,000 كائن، أما Plant Simulation X Advanced فبلا حد لعدد الكائنات؛ وهناك أيضاً منتج Runtime لتشغيل النماذج الجاهزة وإجراء التجارب عليها، ومكتبة إضافية لرسم خرائط تدفق القيمة (VSM). ويتوفر Process Simulate X في فئات Essentials وStandard وAdvanced: توفّر فئة Standard بيئة متكاملة للتشغيل التجريبي الافتراضي بمنطق PLC حقيقي وبرمجة خارج الخط ومحاكاة قائمة على الأحداث، وتوفّر فئة Advanced مجموعة أدوات شاملة للروبوتات للحام النقطي وعمليات التصنيع المستمرة. والبدء بنطاق صغير ثم إضافة القدرات مع اتساع الأسئلة طريقة معقولة لاعتماد هذه الأدوات.

وللتعمق في نمذجة تدفق المواد، اقرأ مقال ما هو Plant Simulation. وتلخّص صفحة Tecnomatix المحفظة وتتضمن رابط الكتيّب التعريفي.
